結構緊湊，渾然一體，極具靈活性，多品種工件測量機首選！

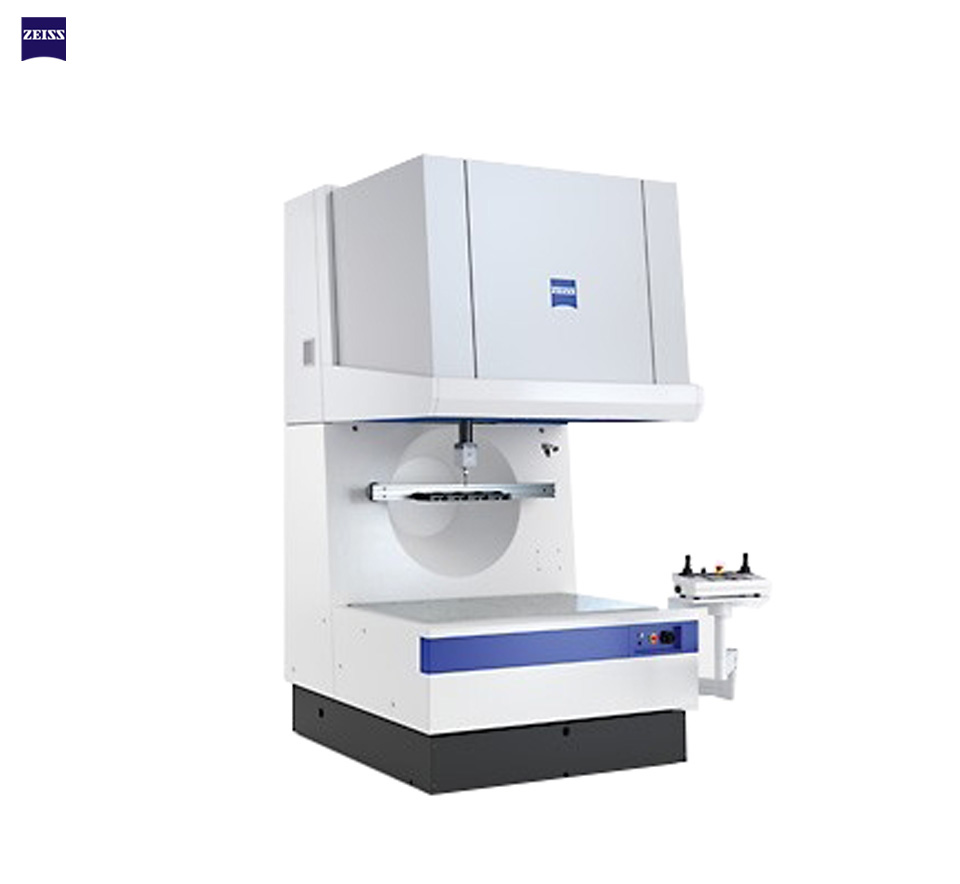

蔡司 GageMax生產型三坐標測量機——靈活.緊湊
CNC數控生產型測量中心 GageMax采用測頭系統，替代了在切削加工和成型加工業的固定規格量規,并對整個零部件系列進行測量。采用 Gage max保證了在直接生產環境下更高的精確度。其先決條件:計算機支持的運動軸誤差修正,以及將機器軸全封閉,避免了外界污染。
渾然一體，結構緊湊，且具有更高靈活性，GageMax是多品種工件的理想坐標測量機。
重要特征
在生產現場測量
● 絕對堅固耐用和溫度穩定性； ● 在生產條件下,高測量精度和更高生產率。
節約成本
● 場地需求??； ● 不必放置在有空調的測量室；
● 替代量規、量具和檢具； ● 30%更低的使用周期成本；
● 可在生產線變更時輕便地更換位置。
機器技術
封閉式三維盒
● 盡管為了防止環境影響而采取全封閉外罩,但仍然具有維修保養的友好性；
● 對溫度不敏感。
堅固的結構
● 特殊直線導軌保證運動平穩快速； ● 對振動不敏感。
● 高動態特性驅動器具有520mm/s行進速度和3500mm/s°加速度；
機器安全
針對不同操作者的需要,我們提供不同的安全概念,更便捷地保證操作的安全：
● 三面防滑墊用于優化組裝； ● 空氣驅動防護罩在機器自動運行的時候完全封閉；
● 在上料的時候,完全打開。
封閉的測量范圍：
● 封閉的玻璃窗,滑動玻璃門,金屬框架以及擋光板的自由組合,更加優化了系統的性能；
● 選擇“操作者安全”選項可降低運行速度而不停止機器運行。
Carl 蔡司 主動掃描探頭VAST XT gold
● 主動探頭支持單點探測和掃描測量； ● 高度整合的控制技術ISC(智能掃描控制）；
● 主動式掃描”探頭依據探測力進行探測；
● 擁有VAST navigator技術和performance特征，幫助客戶在更短的時間內完成精準測量，獲得更精確的測量結果。
儀器參數/儀器型號 | GageMax navigator |
外形尺寸（mm） | 2092*2130*3340 |
測量范圍（mm） | 750*500*500 |
測量精度（μm） | 1.9+L/300 *起 |
工作模式 | 機動/自動 |
長度測量系統 | 玻璃陶瓷光柵尺，分辨率0.2μ |
探頭系列 | VAST XT gold 主動掃描探頭 |
軟件 | CALYPSO/HOLOS/Dimension/GEAR PRO |
配套 | 主動減震系統，可選氣動探針更換架 |
工作電源 | 100-240V（±10%），50-60Hz（±3.5%） |
工作環境溫度 | 15~40℃ |
*備注：L=測量長度，以mm為單位
根據設備規格、所配探頭及使用環境，精度有所不同
