結合測量技術與光學技術，快速和大批量高精度測量首選！

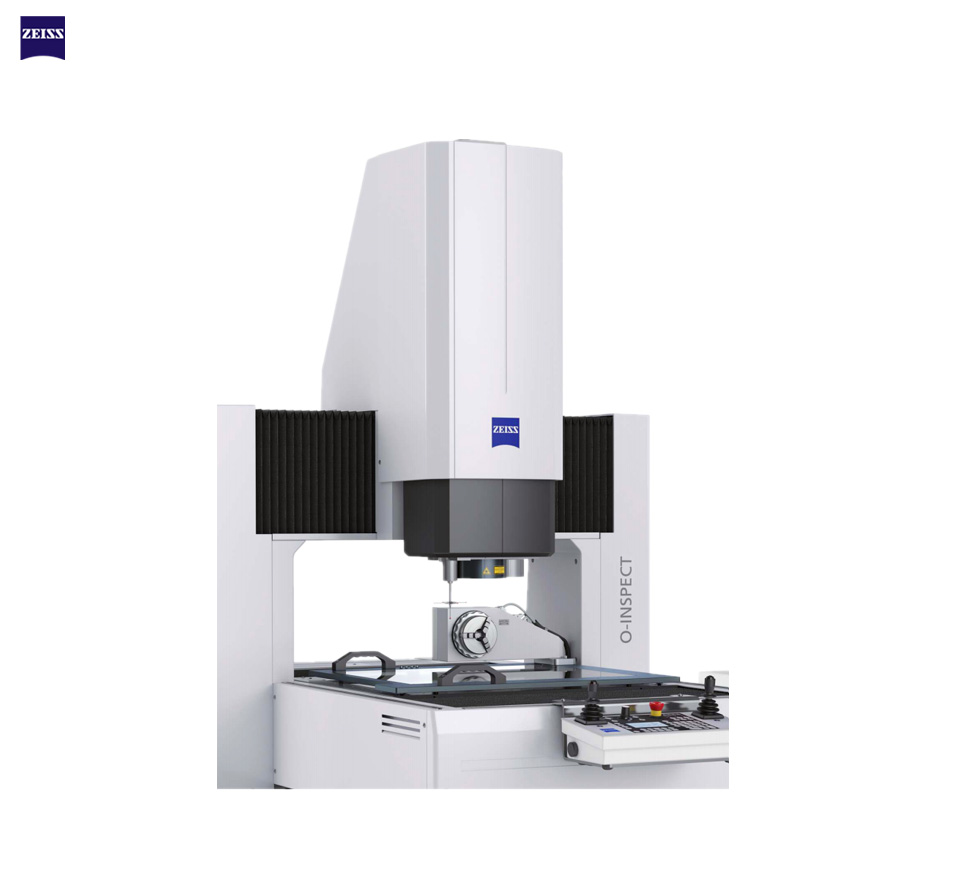

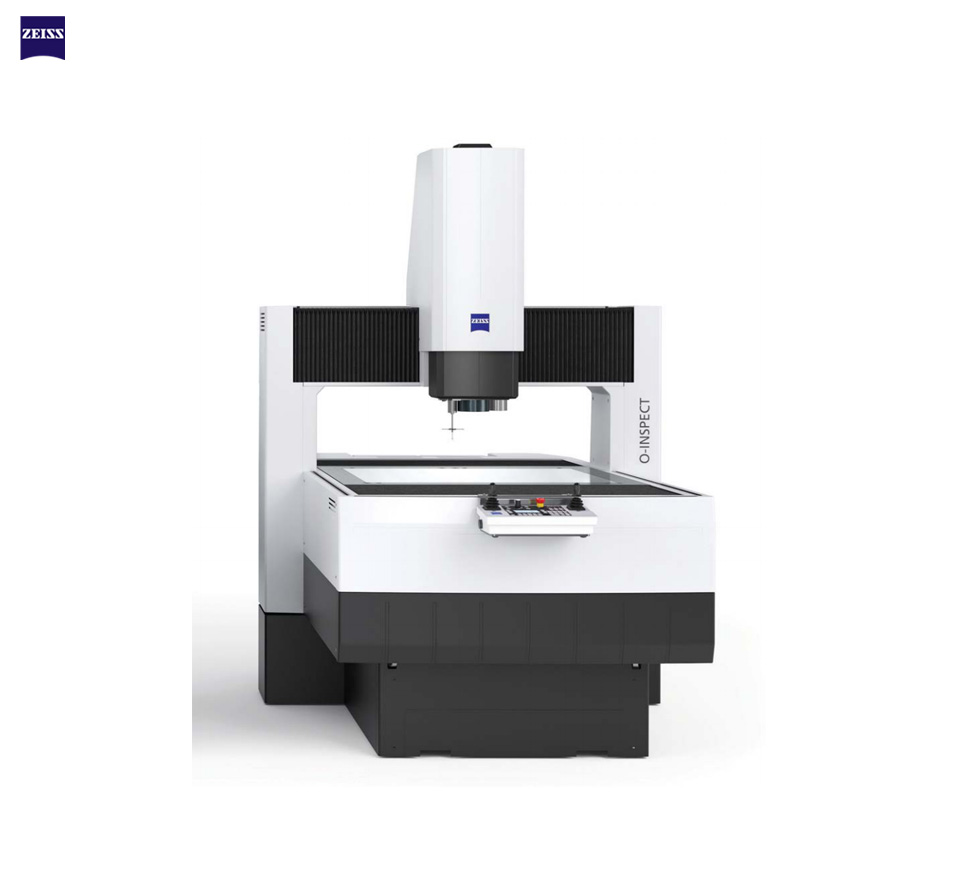

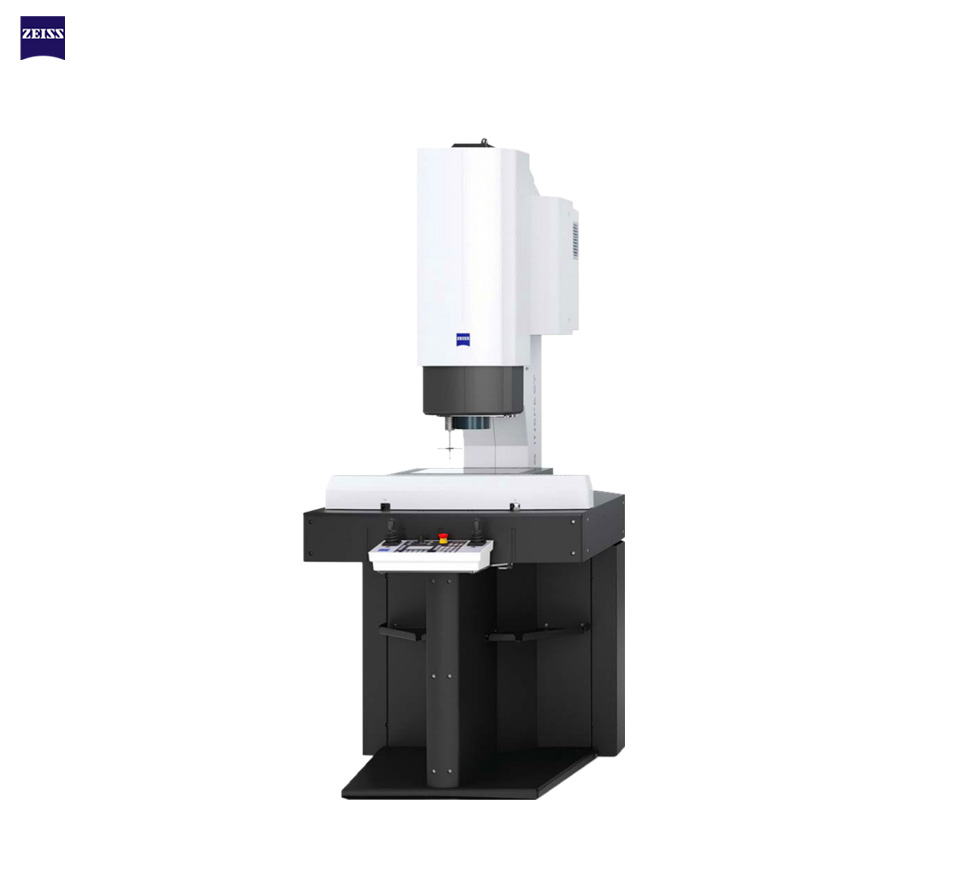

蔡司O-INSPECT復合式三坐標測量機——復合式測量技術
O-INSPECT三坐標測量機綜合了測量技術與光學技術:除了接觸式測量系統之外,本測量儀器還具有光學傳感器。O-INSPECT是在塑料工業、醫療和電子及精密機械應用中的更合適方案,特別是在必須快速和大批量,以高精度測量零部件時。
重要特征
久經考驗的結構設計
● 橋式測量機帶有固定龍門架和可行進工作臺；
● 所有方向都可裝載工件。
頂級基本配置
● 配有多功能傳感器的標準配置； ● 集VAST接觸式掃描和光學測量于一體。
四合一
● O-INSPECT可以實現一機多用、實現完美組合；
● 投影儀 ● 坐標測量機 ● 輪廓儀 ● 顯微鏡
機器技術
可靠的驅動技術
● 所有軸上使用精密滾柱軸承 ● 高動態的驅動與自動驅動監控
● 導向誤差補償（CAA計算機輔助精度修正）
非常適合裝備于在線測量
● 全封導軌 ● 集成的減震系統
探頭
卡爾蔡司 Discovery變焦鏡頭
● 具體影像處理功能的光學2D CCD傳感器 ● 蔡司鏡頭的光學系統
● 變焦鏡頭12X,視場范圍(mm)：0.8×0.6~9.8x7.3
● 全面的照明系統:16段獨一無二的紅光/藍光環形燈,迷你環形光。獨特的同軸光和背光,還設計了激光指示器用于判斷工件位置
掃描探頭 VAST XXT
● 被動掃描探頭用于單點觸發和掃描 ● 探頭裝夾用于CNC數控更換探頭
● 側向探針達到40mm,探針共有三個方向
儀器參數/儀器型號 | O-INSPECT 322 | O-INSPECT 543 | O-INSPECT 863 |
測量范圍（mm） | 300*200*200 | 500*400*300 | 800*600*300 |
測量精度（μm） | 1.6+L/250 *起 | 1.9+L/250 *起 | |
鏡頭 | 蔡司 Discovery .V12 變焦鏡頭 | ||
工作模式 | 機動/自動 | ||
長度測量系統 | 玻璃陶瓷光柵尺，分辨率0.2μm | ||
探頭系列 | VAST XXT接觸式連續掃描傳感器 | ||
軟件 | CALYPSO / GEAR PRO（選配） | ||
選配 | 白光距離傳感器、轉臺、工作溫度傳感器等 | ||
工作電源 | 100-240V（±10%），50-60Hz（±3.5%） | ||
*備注：L=測量長度，以mm為單位
根據設備規格、所配探頭及使用環境，精度有所不同
